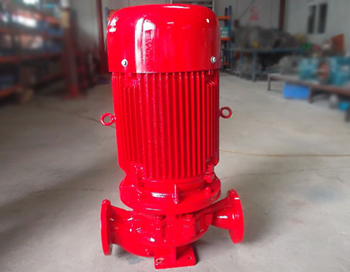

XBD—ISW型卧式管道消防泵
XBD—ISG(ISW)型消防泵分单吸单级和单吸多级分段式二种，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水，也可应用于厂矿给排水。输送液体的流量范围为5～80L／s，压力范围为0.2～2．25MPa，配套功率范围为1．5~200kW，口径范围为Ф50～Ф250mm。
产品特点：
1．泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2．泵吸入口和吐出口均水平方向，简化了管路的连接。
3．多级式可根据需要，吸入口和吐出口可安装成同方向或90。、180。、270。几个不同方向以满足不同的连接场合。
4．泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其他泵类所不具有的。
5．泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
使用范围：
XBD—ISG(ISW)型消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。
结构特点：
XBD--ISG(ISW)型单吸单级消防泵由电机和泵两部分组成，泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1．6MPa，管路配套方便。
XBD—ISG(ISW)型单吸多级分段式消防泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮、平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。
性能参数：
|
型 号 |
流量Q |
出口压力 |
转速n |
功率P |
效率η |
|
XBD3.0/5-50(65) |
5 |
0.30 |
2900 |
4 |
63 |
|
XBD3.2/5-50(65) |
0.32 | ||||
|
XBD3.4/5-50(65) |
0.34 | ||||
|
XBD4.6/5-50(65) |
5 |
0.46 |
2900 |
7.5 |
58 |
|
XBD4.8/5-50(65) |
0.48 | ||||
|
XBD5.0/5-50(65) |
0.50 | ||||
|
XBD7.6/5-50(65) |
5 |
0.76 |
2900 |
15 |
50 |
|
XBD7.8/5-50(65) |
0.78 | ||||
|
XBD8.0/5-50(65) |
0.80 | ||||
|
XBD11/5-50(65) |
5 |
1.10 |
2900 |
30 |
40 |
|
XBD12/5-50(65) |
1.20 | ||||
|
XBD12.5/5-50(65) |
1.25 | ||||
|
XBD3.0/10-65(80) |
10 |
0.30 |
2900 |
7.5 |
71 |
|
XBD3.2/10-65(80) |
0.32 | ||||
|
XBD3.4/10-65(80) |
0.34 | ||||
|
XBD4.6/10-65(80) |
10 |
0.46 |
2900 |
15 |
67 |
|
XBD4.8/10-65(80) |
0.48 | ||||
|
XBD5.0/10-65(80) |
0.50 | ||||
|
XBD7.6/10-65(80) |
10 |
0.76 |
2900 |
22 |
59 |
|
XBD7.8/10-65(80) |
0.78 | ||||
|
XBD8.0/10-65(80) |
0.80 | ||||
|
XBD11/10-65(80) |
10 |
1.10 |
2900 |
37 |
54 |
|
XBD12/10-65(80) |
1.20 | ||||
|
XBD12.5/10-65(80) |
1.25 | ||||
|
XBD3.0/25-80(100) |
25 |
0.30 |
2900 |
15 |
76 |
|
XBD3.2/25-80(100) |
0.32 | ||||
|
XBD3.4/25-80(100) |
0.34 | ||||
|
XBD4.6/25-80(100) |
25 |
0.46 |
2900 |
22 |
74 |
|
XBD4.8/25-80(100) |
0.48 | ||||
|
XBD5.0/25-80(100) |
0.50 | ||||
|
XBD7.6/25-80(100) |
25 |
0.76 |
2900 |
37 |
69 |
|
XBD7.8/25-80(100) |
0.78 | ||||
|
XBD8.0/25-80(100) |
0.80 | ||||
|
XBD11/25-80(100) |
25 |
1.10 |
2900 |
75 |
69 |
|
XBD12/25-80(100) |
1.20 | ||||
|
XBD12.5/25-80(100) |
1.25 | ||||
|
XBD13/25-80(100) |
25 |
1.30 |
2900 |
90 |
57 |
|
XBD14/25-80(100) |
1.40 | ||||
|
XBD15/25-80(100) |
1.50 | ||||
|
XBD3.0/45-100(125) |
45 |
0.30 |
2900 |
22 |
73 |
|
XBD3.2/45-100(125) |
0.32 | ||||
|
XBD3.4/45-100(125) |
0.34 | ||||
|
XBD4.6/45-100(125) |
45 |
0.46 |
2900 |
37 |
77 |
|
XBD4.8/45-100(125) |
0.48 | ||||
|
XBD5.0/45-100(125) |
0.50 | ||||
|
XBD7.6/45-100(125) |
45 |
0.76 |
2900 |
55 |
80 |
|
XBD7.8/45-100(125) |
0.78 | ||||
|
XBD8.0/45-100(125) |
0.80 | ||||
|
XBD11/45-100(125) |
45 |
1.10 |
2900 |
90 |
70 |
|
XBD12/45-100(125) |
1.20 | ||||
|
XBD12.5/45-100(125) |
1.25 | ||||
|
XBD2.8/55-150(200) |
55 |
0.28 |
1450 |
30 |
78 |
|
XBD3.0/55-150(200) |
0.30 | ||||
|
XBD3.2/55-150(200) |
0.32 | ||||
|
XBD4.6/55-150(200) |
55 |
0.46 |
1450 |
45 |
75 |
|
XBD4.8/55-150(200) |
0.48 | ||||
|
XBD5.0/55-150(200) |
0.50 | ||||
|
XBD7.6/55-150 |
55 |
0.76 |
2900 |
75 |
76 |
|
XBD7.8/55-150 |
0.78 | ||||
|
XBD8.0/55-150 |
0.80 | ||||
|
XBD11/55-150 |
55 |
1.10 |
2900 |
110 |
73 |
|
XBD12/55-150 |
1.20 | ||||
|
XBD12.5/55-150 |
1.25 | ||||
|
XBD13/55-150 |
45 |
1.30 |
2900 |
110 |
80 |
|
XBD14/55-150 |
1.40 | ||||
|
XBD15/55-150 |
1.50 | ||||
|
XBD4.6/100-200 |
100 |
0.46 |
1450 |
75 |
81 |
|
XBD4.8/100-200 |
0.48 | ||||
|
XBD5.0/100-200 |
0.50 | ||||
|
XBD3.0/150-250 |
150 |
0.30 |
1450 |
75 |
80 |
|
XBD3.2/150-250 |
0.32 | ||||
|
XBD3.4/150-250 |
0.34 | ||||
|
XBD4.6/140-250 |
140 |
0.46 |
1450 |
90 |
72 |
|
XBD4.8/140-250 |
0.48 | ||||
|
XBD5.0/140-250 |
0.50 | ||||
|
XBD2.4/200-300 |
200 |
0.24 |
970 |
75 |
81 |
|
XBD2.6/200-300 |
0.26 | ||||
|
XBD2.8/200-300 |
0.28 | ||||
|
XBD2.8/200-300(350) |
200 |
0.28 |
1450 |
90 |
84 |
|
XBD3.0/200-300(350) |
0.30 | ||||
|
XBD3.2/200-300(350) |
0.32 | ||||
|
XBD4.0/200-300 |
200 |
0.40 |
970 |
132 |
84 |
|
XBD4.2/200-300 |
0.42 | ||||
|
XBD4.4/200-300 |
0.44 | ||||
|
XBD4.6/160-300 |
160 |
0.46 |
1450 |
110 |
78 |
|
XBD4.8/160-300 |
0.48 | ||||
|
XBD5.0/160-300 |
0.50 | ||||
|
XBD4.6/200-350 |
200 |
0.46 |
1450 |
160 |
83 |
|
XBD4.8/200-350 |
0.48 | ||||
|
XBD5.0/200-350 |
0.50 | ||||
|
XBD2.8/300-400 |
300 |
0.28 |
1450 |
132 |
76 |
|
XBD3.0/300-400 |
0.30 | ||||
|
XBD3.2/300-400 |
0.32 | ||||
|
XBD2.8/330-500 |
330 |
0.28 |
1450 |
160 |
78 |
|
XBD3.0/330-500 |
0.30 | ||||
|
XBD3.2/330-500 |
0.32 |
