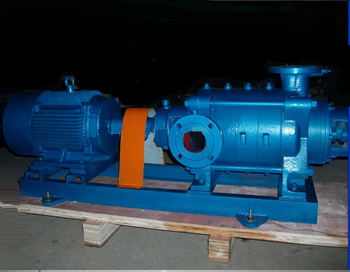

TSWA型低噪音多级离心泵

该系列泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远距离输水,生产工艺循环中用水,暖通空调循环、生活用水等多种用途。

产品特点：

   TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收多种多级离心泵的改进而成的新一代产品。本系列泵由于采用了水力模型及低转速电机,因而具有高效节能、运行平稳、噪声低、振动小,同时,易损件寿命成倍增长大六延长了泵的使用寿命。
    该系列泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远距离输水,生产工艺循环中用水,暖通空调循环、生活用水等多种用途。
工作条件：
1、适合于输送清水及物理化学性质类似清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm；
2、介质温度：-15℃-80℃；
3、工作压力：系统压力≤3.0MPa；即：系统压力=入口压力+泵工作时的压力≤3.0MPa；
4、周围环境的温度应低于40℃，相对湿度应不超过95%；
5、由于本型泵主要不见均为铸铁材质，因此所输送介质应无强腐蚀性。注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
型号意义：
100TSWA×5
100-泵吸入口口径为100m
T-透平式
S-单吸式叶轮结构
W-输送温度≤80℃的清水或类似清水的介质
A-一次更新设计
5-泵级数为5

性能参数表：

型号	级数	流量		扬程	转速	功率(kw)		效率	允许吸上真空高度	汽蚀余量
型号	级数	(m³/h)	(L/s)	(m)	(r/min)	轴功率	电机功率	(%)	(m)	(m)
50TSWA	2	18	5	18.4	1450	1.37	2.2	66	7.2	3.1
	3			27.6		2.05	3
	4			36.8		2.73	4
	5			46		3.42	5.5
	6			55.2		4.1	5.5
	7			64.4		4.79	7.5
	8			73.6		5.47	7.5
	9			82.8		6.15	7.5
	10			92		6.84	11
	11			101.2		7.52	11
	12			110.4		8.2	11
75TSWA	2	36	10	23	1450	3.22	5.5	70	7.2	3
	3			34.5		4.83	7.5
	4			46		6.45	11
	5			57.5		8.06	11
	6			69		9.67	15
	7			80.5		11.28	15
	8			92.5		12.89	18.5
	9			103.5		14.5	18.5
	10			115		16.12	22
	11			126.5		17.73	22
100TSWA	2	69	19.2	31.2	1450	8.03	11	73	7	3.3
	3			46.8		12.05	15
	4			62.4		16.07	22
	5			78		20.09	30
	6			93.6		24.11	30
	7			109.1		28.13	37
	8			124.8		32.14	45
	9			140.4		36.16	45
	10			156		40.18	55
125TSWA	2	90	43	43.2	1450	14.32	22	74	3.8	3.4
	3			64.8		21.48	30
	4			86.4		28.63	45
	5			108		35.79	55
	6			129.6		42.95	75
	7			151.2		50.11	75
	8			172.8		57.27	90
	9			194.4		64.43	90
	10			216		71.59	90
150TSWA	2	155	25	60	1450	32.91	45	77	7.7	2.5
	3			90		49.37	75
	4			120		65.82	90
	5			150		82.28	110
	6			180		98.74	132
	7			210		115.19	132
	8			240		131.19	160
	9			270		148.1	200
